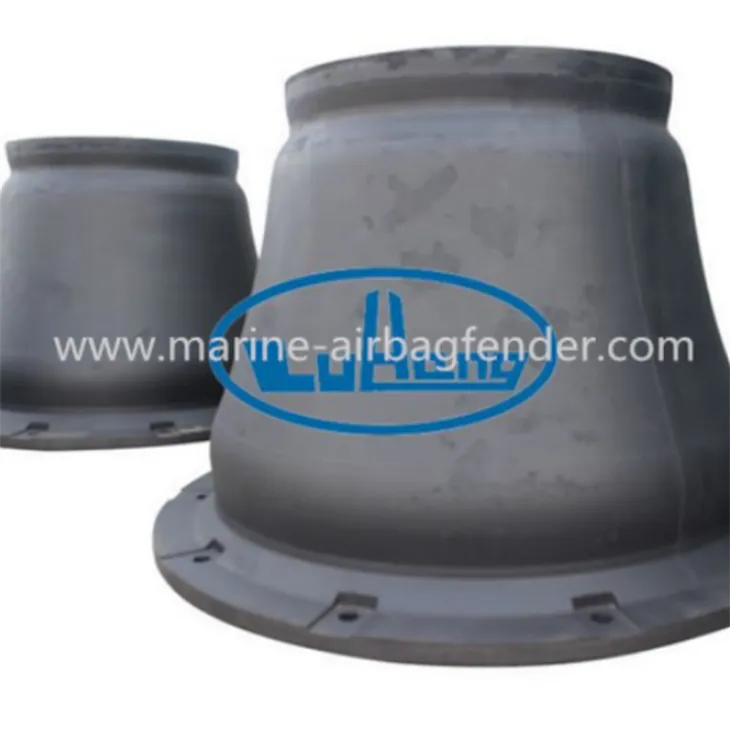

Konus gumeni blatobran

Konus tipa čvrsti gumeni blatobran je blagdan treće generacije s izvrsnim performansama i učinkovitošću . Konusni oblik čini konični gumeni blatobran vrlo stabilnim, čak i u velikim kutovima kompresije ., konusnog čvrstog gumenog blatobrana je učinkovit gumeni blagdan koji se može koristiti u raznolikosti {{{3}

Pošaljite upit

Opis

Čvrsta guma Fender tipa konus je blatobrana treće generacije s izvrsnim performansama i učinkovitošću . Konusni oblik čini konični gumeni blatobran vrlo stabilnim čak i u velikim kutovima kompresije .

Konusni čvrsti gumeni blatobran je učinkovit gumeni blatobran koji se može koristiti u raznim aplikacijama . ima konusni oblik i prirubnice ugrađene u potpunosti ugrađene u gumu . njegova osjetljiva geometrija i konusni oblik čine za brojne izvanredne karakteristike performansi .

Konus kruti blatobrani u visini od 300 do 2, 000 mm za izvrsne performanse i učinkovitost {. oblik konusa čini konusni blagdan vrlo stabilnim čak i u velikim kutovima kompresije i pruža izvrsnu snagu smicanja . kao preopterećenja {{{{{{{ @

Učinkovita geometrija, stabilni otpor smicanja .

Veliki otkloni, visoke performanse .

Širok izbor gumenih spojeva može podržati velike ploče .

Bolja kutna kompresija bez gubitka performansi u kutovima kontakta do 10 stupnjeva .

Širok raspon veličina kako bi zadovoljio razne dizajne .

specifikacija	H	Φ1	Φ2	Φ3	Φ4	n	m	M	Referentna težina (kg)
500H	500	425	325	675	750	4	M24	30	140
600H	600	510	390	810	900	6	M24	30	232
700H	700	595	455	945	1050	6	M30	38	395
800H	800	680	520	1080	1200	6	M36	44	540
900H	900	765	585	1215	1350	6	M36	44	760
1000H	1000	850	650	1350	1500	6	M42	50	1015
1100H	1100	935	715	1485	1650	6	M42	50	1505
1150H	1150	998	750	1550	1725	6	M42	50	1600
1200H	1200	1020	780	1620	1800	8	M42	50	1960
1300H	1300	1105	845	1755	1950	8	M48	60	2400
1400H	1400	1190	930	1890	2100	8	M48	60	3060
1600H	1600	1360	1060	2160	2400	8	M48	60	4600
1800H	1800	1530	1190	2430	2700	10	M56	70	6600

Dimenzije se mogu prilagoditi na zahtjev . (jedinica: mm)

Naziv dijela		Prijaviti	Materijal
Bokobran		Apsorbirajte energiju veznog broda, zaštitite pristanište i brod .	Guma
Prednji okvir		Smanjite površinski tlak, podliježući reakcijsku silu koju je stvorio blatobran, i povećajte kontaktno područje .	Q235 Slikanje boja,
Prednji okvir			Q235 Vruće dip galvaniziranje
Frontalni jastučić		Smanjite koeficijent trenja kako biste zaštitili trup .	Ultra visoka molekularna masa polietilen
Unaprijed izgrađeni set	Vijci i matice	Osigurajte blatobran na bazu .	Nehrđajući čelik (ili Q235)
	Unaprijed postavljeni U-prsten	Povezati lanac .	Q235 Slikanje boja,
	Unaprijed postavljeni U-prsten	Povezati lanac .	Q235 Vruće dip galvaniziranje
Vijke za spajanje, matice		Spojite komplete kao što su blatobrani i ploče .	Nehrđajući čelik ili galvaniziranje vruće
Lanac	Lanac protuteže	Podržite prednju ploču kako biste izbjegli progibanje .	Q235 Vruće dip galvaniziranje ili pečenje boje
	Lanac napetosti	Ograničite otklon od bokobrana dok stresnite donji dio .	Q235 Vruće dip galvaniziranje ili pečenje boje
	Lanac smicanja	Spriječiti odbojnost smicanja sustava Fender .	Q235 Vruće dip galvaniziranje ili pečenje boje

Prednosti i omjerenost konusnog tipa čvrstog rinnera Femder

Specifikacija	Deformacija dizajnerske kompresije 70%								Maksimalna deformacija kompresije je 72,5%
	Rs		L		Ro		RL		Rs		L		Ro		RL
	R	E	R	E	R	E	R	E	R	E	R	E	R	E	R	E
500H	335	79	268	63	200	47	165	47	380	90	311	70	232	50	193	41
600H	480	157	382	127	283	94	225	94	542	161	429	129	319	104	258	85
700H	652	235	522	181	384	150	308	150	691	243	568	192	426	154	341	124
800H	862	368	706	294	502	224	402	224	930	380	833	316	576	252	428	208
900H	1078	494	862	399	635	306	508	306	1189	517	957	431	703	334	558	270
1000H	1339	669	1078	541	784	437	628	437	1507	735	1213	588	882	478	698	380
1100H	1430	830	1146	650	927	495	800	495	1570	865	1259	681	1019	527	833	432
1150H	1764	1029	1392	882	1038	666	830	666	1985	1103	1593	938	1152	717	919	588
1200H	1846	1093	1496	952	1106	705	890	705	2045	1149	1665	998	1227	739	985	587
1300H	2125	1585	1705	1310	1320	1043	1125	1043	2312	1640	1900	1360	1537	1077	1200	800
1400H	2255	1686	1804	1349	1443	1079	1150	1079	2506	1756	2005	1405	1604	1124	1278	896
1600H	3024	2419	2268	1935	1814	1548	1418	1548	3150	2520	2520	2016	2016	1613	1575	1285
1800H	3750	3538	3000	2830	2401	2264	1912	2264	4166	3686	3333	2948	2667	2359	2125	1880
